RCA co to właściwie jest? To jedno z najbardziej rozpoznawalnych złączy w sprzęcie audio i wideo, szczególnie tam, gdzie liczy się prosty, tani i łatwy do podłączenia tor sygnału. W tym tekście wyjaśniam, jak działa wtyk RCA, gdzie spotyka się go przy instrumentach i sprzęcie muzycznym oraz kiedy lepiej wybrać jack, XLR albo BNC. To ważne, bo od wyboru złącza zależy nie tylko wygoda, ale też podatność na zakłócenia i jakość całego połączenia.
RCA to prosty wtyk dla krótkich połączeń liniowych i AV
- RCA to fizyczny typ złącza, a nie jeden konkretny standard dźwięku.
- Jeden wtyk RCA zwykle przenosi jeden kanał sygnału, więc stereo wymaga dwóch przewodów.
- To złącze jest niesymetryczne, dlatego gorzej znosi długie trasy i zakłócenia niż XLR.
- W muzyce RCA pojawia się częściej w sprzęcie wokół instrumentów niż w samym instrumencie.
- Do sygnałów wideo i cyfrowego coax warto wybierać kabel 75 Ω.
- Samo gniazdo nie decyduje o jakości brzmienia, tylko cały tor: kabel, długość, poziom sygnału i dopasowanie wejścia.
Co właściwie oznacza RCA i jak działa to złącze
RCA to nazwa rodziny złączy sygnałowych, a nie jednego konkretnego formatu dźwięku. W praktyce chodzi o mały wtyk z centralnym pinem i zewnętrznym ekranem, który tworzy połączenie niesymetryczne. Ja traktuję go jako standard do prostych, krótkich połączeń liniowych i urządzeń konsumenckich, a nie jako rozwiązanie „od wszystkiego”.

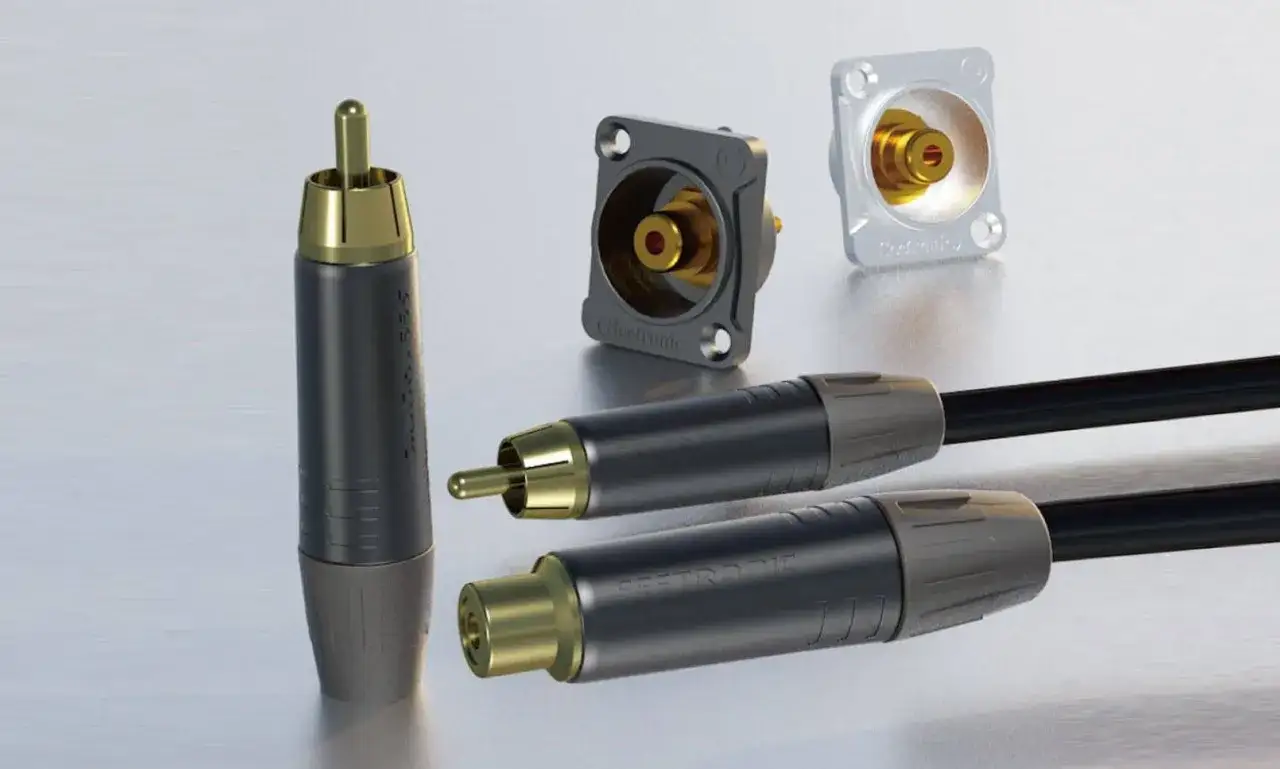

Budowa wtyku
Środkowy pin niesie sygnał, a zewnętrzny pierścień pełni rolę masy i powrotu. Taka konstrukcja jest prosta i tania, ale nie daje takiej odporności na zakłócenia jak połączenie symetryczne. To właśnie dlatego RCA najlepiej sprawdza się tam, gdzie kabel nie musi iść daleko, a urządzenia stoją blisko siebie.
RCA nie oznacza jednego rodzaju sygnału
To częste nieporozumienie. Tym samym kształtem złącza przesyła się analogowy stereo line-out, wejście do subwoofera, sygnał z gramofonu przez przedwzmacniacz, a w niektórych urządzeniach także cyfrowy S/PDIF albo sygnał wideo. Sam wtyk nie mówi jeszcze, co „płynie” wewnątrz kabla, więc trzeba patrzeć na całe urządzenie, nie tylko na kształt gniazda.
Przeczytaj również: Cztery struny do szczęścia. Dlaczego świat oszalał na punkcie ukulele?
Phono, cinch i RCA
W Polsce ten wtyk często bywa nazywany cinchem, a w opisach technicznych pojawia się też określenie phono. Najbezpieczniej zapamiętać jedno: RCA opisuje wtyk, a nie cały tor gramofonowy. Wejście phono w amplitunerze czy interfejsie to coś innego niż samo gniazdo RCA, bo może zawierać dodatkową korekcję i wzmocnienie dla wkładki gramofonowej.
Kiedy już rozumiesz budowę i rolę złącza, łatwiej zobaczyć, gdzie faktycznie spotkasz je w muzycznym torze.
Gdzie RCA spotkasz w muzyce i przy instrumentach
W samych instrumentach RCA nie jest najczęstszym wyjściem, ale w całym muzycznym ekosystemie pojawia się regularnie. Najbardziej naturalnie widać to przy sprzęcie domowym, studyjnym i DJ-skim, gdzie liczy się prosty liniowy sygnał i łatwe łączenie dwóch kanałów.
- Gramofony i przedwzmacniacze phono - tu RCA jest niemal klasyką, bo sygnał z wkładki wymaga osobnego toru.
- Interfejsy audio, miksery i odtwarzacze - RCA służy zwykle do wejść i wyjść liniowych.
- Syntezatory, samplery i grooveboxy - szczególnie starsze lub budżetowe konstrukcje nadal mają RCA jako wygodny standard.
- Aktywne monitory i subwoofery - często przy krótkich połączeniach stereo lub LFE.
- Sprzęt DJ-ski - odtwarzacze, miksery, kontrolery i małe systemy odsłuchowe bardzo często korzystają z RCA.
Warto odróżnić tor wokół instrumentu od samego instrumentu. Gitary i basy najczęściej pracują na jacku TS, klawisze częściej na jacku TRS lub XLR, a RCA pojawia się dopiero wtedy, gdy sygnał trafia do preampu, rejestratora albo aktywnego systemu odsłuchowego. To dobra wskazówka: jeśli widzisz RCA, zwykle masz do czynienia z poziomem liniowym, a nie z „surowym” wyjściem instrumentu. Żeby nie mylić wygody z uniwersalnością, dobrze jest porównać RCA z innymi popularnymi złączami.
RCA a jack, XLR i BNC
Najłatwiej zrozumieć RCA przez porównanie. Sam wtyk nie jest ani lepszy, ani gorszy z definicji - po prostu rozwiązuje inny problem niż jack, XLR czy BNC. Ja patrzę na niego jak na praktyczny standard do prostych połączeń, a nie jako na złącze do trudnych warunków scenicznych.
| Złącze | Typ sygnału | Najmocniejsza strona | Ograniczenie | Najczęstsze zastosowanie |
|---|---|---|---|---|
| RCA | Niesymetryczny, zwykle liniowy analogowy | Prosta obsługa, niski koszt, powszechność | Większa podatność na zakłócenia, brak blokady | Hi-fi, subwoofery, DJ, krótkie połączenia między urządzeniami |
| Jack TS/TRS | Instrumentalny lub liniowy, TS niesymetryczny, TRS często symetryczny | Uniwersalność w muzyce | TS też zbiera zakłócenia; brak blokady | Gitary, klawisze, insert, słuchawki, sprzęt studyjny |
| XLR | Symetryczny | Dobra odporność na brum i długie trasy, blokada mechaniczna | Większy, droższy, mniej „domowy” | Mikrofony, stageboxy, interfejsy, PA |
| BNC | Koncentryczny, często 75 Ω | Bardzo stabilne połączenie techniczne | Mniej wygodny w typowym torze muzycznym | Wideo, synchronizacja, cyfrowy coax, zastosowania broadcastowe |
Jeśli patrzę na praktykę sceniczną, RCA przegrywa z XLR na dystansie i w trudnych warunkach, ale wygrywa prostotą i powszechnością w sprzęcie domowym. BNC jest bardziej techniczny, jack bardziej muzyczny, a RCA zwykle siedzi gdzieś pomiędzy nimi. Samo porównanie ma sens dopiero wtedy, gdy wiesz, jak poprawnie zapiąć kabel i nie wprowadzić sobie problemów od początku.
Jak dobrać kabel i podłączyć sprzęt bez problemów
Tu wygrywa kilka prostych zasad, które naprawdę robią różnicę. Nie trzeba robić z tego wielkiej filozofii, ale trzeba pamiętać, że mechaniczna zgodność nie zawsze oznacza elektryczną zgodność.
- Sprawdź, czy urządzenie ma wejście liniowe, phono czy cyfrowe. Gramofon podłączony do zwykłego line-in zabrzmi źle albo bardzo cicho, jeśli nie przejdzie przez właściwy przedwzmacniacz.

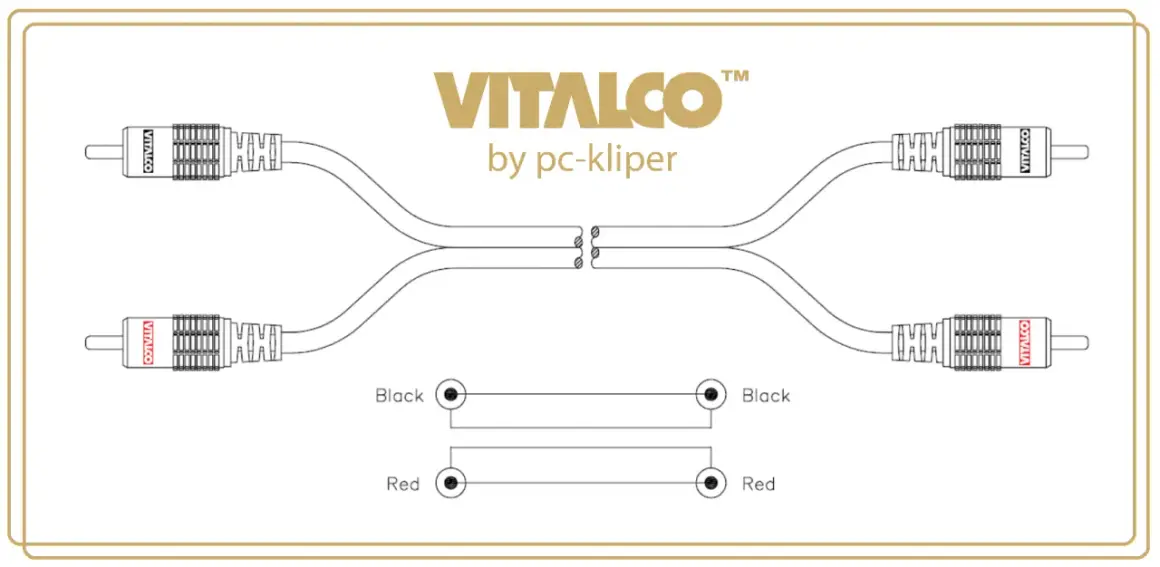

- Dopasuj kanały. W standardowym układzie czerwony oznacza prawy kanał, a biały lub czarny lewy.
- Do zwykłego audio wybierz kabel z porządnym ekranem. Przy krótkich odcinkach to często wystarcza, ale przy słabszej jakości przewodu szybciej pojawi się szum lub przydźwięk.
- Do sygnału cyfrowego coax i wideo szukaj kabla 75 Ω. Zwykły kabel audio może działać, ale nie jest najlepszym wyborem do takich zastosowań.
- Jeśli trasa jest dłuższa albo idzie obok zasilania, rozważ XLR, DI box lub transformatorowe dopasowanie sygnału. W takich warunkach RCA szybciej pokaże swoje ograniczenia.
- Nie zakładaj, że przejściówka rozwiąże wszystko. Adapter RCA-jack zmienia formę wtyku, ale nie zamienia sygnału niesymetrycznego w symetryczny.
Najbardziej praktyczna rada jest prosta: im krótszy tor i im bardziej stacjonarny sprzęt, tym RCA ma więcej sensu. Im więcej ruchu, kabli, świateł i zasilania w pobliżu, tym szybciej lepiej sprawdza się inny standard. Nawet przy poprawnym doborze kabla zostają jednak typowe błędy, które regularnie psują tor.
Najczęstsze błędy i ograniczenia tego standardu
- Mylenie RCA z wejściem phono - samo gniazdo nie załatwia korekcji i wzmocnienia dla gramofonu.
- Używanie go na długich trasach scenicznych - niesymetryczne połączenie szybciej łapie brum i zakłócenia.
- Podłączanie wszystkiego „byle pasowało” - to, że wtyk wchodzi, nie znaczy, że poziom i charakter sygnału są poprawne.
- Bagatelizowanie jakości kabla - przy RCA ekran i porządny styk mają większe znaczenie, niż wielu osobom się wydaje.
- Używanie zwykłego przewodu audio do sygnału wideo lub cyfrowego - tu wymagania są bardziej konkretne i lepiej ich nie ignorować.
- Brak blokady mechanicznej - przy przypadkowym szarpnięciu wtyk może się po prostu wysunąć.
Największy problem RCA nie leży w brzmieniu samego złącza, tylko w jego ograniczeniach mechanicznych i elektrycznych. Jeśli kabel jest krótki, sprzęt stoi w jednym miejscu, a sygnał jest liniowy, wszystko działa sensownie. Gdy dochodzi scena, ruch, dłuższe trasy i mocniejsze zakłócenia, lepiej od razu planować inne połączenie.
Kiedy RCA nadal ma sens w torze muzycznym
Ja nie skreślam RCA. W dobrze zaprojektowanym domowym lub półprofesjonalnym torze nadal jest bardzo wygodne, bo jest tanie, powszechne i proste w serwisie. Najlepiej sprawdza się tam, gdzie sygnał jest liniowy, odcinek krótki, a urządzenia stoją blisko siebie.
- Domowe stereo i gramofon - RCA jest tu naturalnym wyborem, zwłaszcza w klasycznych zestawach hi-fi.
- Małe studia domowe - przy monitorach aktywnych, subwooferze czy prostym interfejsie audio potrafi być całkiem praktyczne.
- DJ setupy - między odtwarzaczem, mikserem i odsłuchem RCA nadal bywa najbardziej oczywistym rozwiązaniem.
Jeżeli budujesz tor od zera, kieruj się nie modą, ale warunkami pracy: długością kabli, poziomem sygnału i tym, czy sprzęt ma pracować stacjonarnie czy na scenie. Właśnie w takich decyzjach RCA pokazuje swoją prawdziwą rolę - nie jako „gorsze” złącze, tylko jako praktyczny standard do konkretnych zastosowań. Gdy te warunki się zmieniają, zmienia się też sens jego użycia.
